  1. Super to wyszło. Dziwię się, że cokolwiek na tle tego "cichego" szumu słyszysz bo nawet tego za bardzo nie widać. Może kolumny tak rozdzielcze są i pozwalają usłyszeć? Może masz tak wrażliwy słuch. Mając porównanie do moich pomiarów uważam, że chyba osiągnąłeś granicę jakości, którą ciężko będzie poprawić 👍 W konstrukcjach lampowych to co zaprezentowałeś jest nie do osiągnięcia. U mnie wyższe amplitudy zakłóceń np. ok. 200Hz generują odgłosy mechaniczne lamp. Na zdjęciu zrzut sprzed chwili, mikrofon ok. 2 cm od lampy sterującej w SET. Z ciekawości dopytam. Jaki masz telefon? 😉
  2. Tomek ja nie chciałem. Wybacz jeżeli poczułeś dyskomfort 🍻 Wiem, że poradzisz sobie z tym brumem, bo jakże by inaczej 👍
  3. Czyli lepszy układ audio ma twój fon. Mój chiński Huawei widać jest do wymiany
  4. Mój spektogram jest inny bo w ustawieniach audio programu (audio source) miałem "default" odhaczone, a Ty zapewne "unprocessed". Naprawiłem i poziomy mam jak u Ciebie
  5. Nie sprawdzałem. To był jeden z pierwszych pomiarów. Zasilacz jeszcze bez dławika, bez filtra EMI, bez ground liftera, bez flux bandów, bez kondensatorków przy RCA. Dodatkowo obciążenie to wymyślona przez Krzysztofa z RS kombinacja rezystora 20R i potka 22k więc warunki pomiaru inne na pewno są. Telefonem też należałoby mierzyć takim samym. Teraz patrząc na spektogram, mimo że jestem w dobrze wyciszonym pomieszczeniu mam dużo wyższy poziom szumów niż Ty. Widać szum miejski i coś tam w tle słychać. Jednak nawet cichutki brumik byłby widoczny ponad tym poziomem szumów. Sprawdzę z ciekawości w nocy jak to jest z tym moim ANK uważanym przeze mnie za cichy 😉 Dzięki za poświęcony czas i przeprowadzone próby 🍻
  6. Chciałem porównać i ewentualnie wyartykułować jakieś wnioski z Twoja pomocą 😉 Wiem, że mikrofon w telefonie to niedokładne narzędzie ale mając punkt odniesienia i kilka pomiarów można cokolwiek wnioskować. Jakiś czas temu zrobiłem porównanie moich lampowych wzmacniaczy tą wspomnianą aplikacją. Mimo, że DIY ANK nie jest doskonałą konstrukcją to wypadł lepiej niż SET na triodzie. Kolumny o efektywności 91dB (wg producenta) milczą dosłownie z moim wzmakiem i cicho brumią z drugim. Ledwo słychać z ok 10/15cm. Zastanawiam się dlaczego Twój wzmacniacz jest słyszalny, mimo że z grafik RMAA jest o klasę lepszy niż DIY ANK. Tu musiałbyś sam przeanalizować. Myślałem, że jakoś można to powiązać z resztą toru. Może to co słyszysz pochodzi nie ze wzmacniacza. Może z przewodów IC, może ma inne źródło? Na zdjęciu pomiar z 1cm Spectroidem moich wzmaków.
  7. Dzięki Piotrze 👍 Zastanawia mnie fakt, iż przy tak niskim poziomie zakłóceń jeszcze je słychać przy głośniku. Mógłbyś w wolnej chwili zmierzyć Spectroidem z 1 cm ten brum i pokazać spektogram? Jeżeli go słychać powinien być widoczny. Jak pokaże rejestracja jakąś wartość większą od tych z obrazka to może pojawią się jakieś ciekawe wnioski?

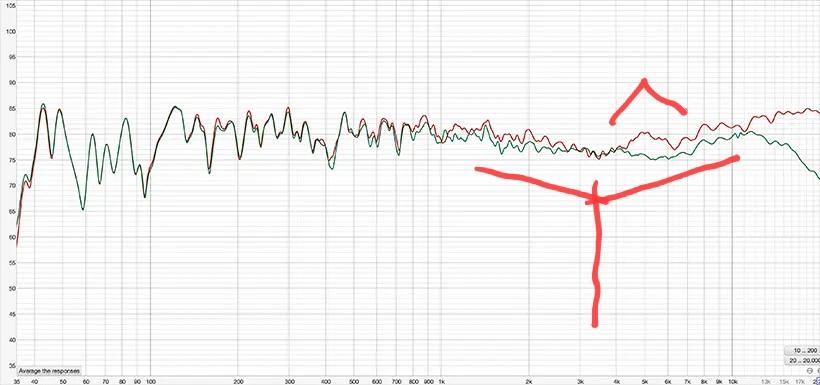

  8. Tych kalkulatorów w sieci jest bez liku. TU na przykład po angielsku Symulacje możesz robić Xsimem. Jest prosty w obsłudze. Charakterystyki XXX.frd (amplitudową) i YYY.zma (impedancyjną) ładujesz najeżdżając na głośniczek, klikając i rozwijając w menu TUNE. Pliki Ci załączyłem wyżej. Można próbować ale podstawa to pomiary mikrofonem, bo symulacje nie uwzględniają rezonansów wewnątrz obudowy, typu obudowy (OZ,BR,OB), zjawisk dyfrakcyjnych, modów pomieszczenia odsłuchowego itd. Ta "górka" do wycięcia jest od ok. 2,5kHz do 3,5kHz. Filtrem Parallel Notch. Taki w tym paśmie wspomnianym z tłumieniem - 3dB możesz zasymulować i wyjdzie jak na grafice (niebieski). Szary kolor linii to bez filtracji.
  9. Przebieg fazy jest na charakterystyce amplitudowej, skala po prawej. Zrobiłem tą symulację ale widać nie tędy droga. Na ostatnim obrazku porównanie dla zwrotnicy I-go rzędu (niebieski) i mieszanej (szary) jak chciałeś. Balans tonalny całkiem rozjechany jest i już coś z fazą się dzieje. Bardziej ci nie pomogę bo się nie znam. To prosta konstrukcja i warto chyba żebyś praktycznie przećwiczył zwrotkę jaka ci najbardziej pasuje. Trzymam kciuki 👍 Jeszcze uwaga. Tam wyżej odwrotnie opisałem przetworniki. Charakterystyki są OK tylko nazwy zamienione. Poprawiłem w tym poście
  10. @tomek4446 gratulacje. Wyszło rewelacyjnie. Jak zmontowałeś piętra?
  11. Zasilanie to podstawa. Nie wiem za jaki czas ale to nastąpi i wzmacniacze będą zasilane jak DAC Chorda Hugo TT. Ogniwa alkaliczne lub jakieś polimery, a rezerwuarem energii będą super kondensatory jak w TT. Co prawda są tylko dwa o pojnosci 5-ciu Faradów ale jest to dobry kierunek chyba 😉
  12. Pobawiłem się tym projektem Twoim korzystając z TEGO kalkulatora. Wyszły trochę inne wartości elementów zwrotnicy dla podziału 1.6kHz. Nie wiem z czego to wynika. Zrobiłem Ci pliki .zma i .frd do symulacji Xsimem. Kombinuj. Wygląda to jak na zdjęciach poniżej dla podziału 1,6 i 2,4 kHz. Rezystor trzeba dobrać na słuch ale z charakterystyk wychodzi, że ok 5,6R byłby OK. Pozdrawiam. Beyma.zip
  13. 👍 Niby prosta konstrukcja ale ile zachodu żeby to fajnie zagrało W pierwszej wersji miałem Clarity Cap w "sygnale", w drugiej jest Mundorf Supreme, a w trzeciej już chyba na tak często zachwalane miedziaki się zdecyduję. Pozdrawiam.
  14. Nie mam doświadczeń w projektowaniu zwrotnic ale mogę wrzucić dane do Xsima i może jakieś wnioski się pojawią. Analizując to co przedstawiłeś wydaje mi się, że podział zrobiłeś za nisko ale wnioskuję tylko na podstawie charakterystyki tweetera. Przy 1,6k charakterystyka jest już ok 5dB poniżej średniego przebiegu. Ten spadek o którym wspomniałeś zaś dotyczy pomiaru w kącie 45 stopni "od osi" czyli z kolumną dość mocno obruconą od słuchacza. Ja bym się skłaniał z podziałem ok. 2.5kHz ale to by musiał ktoś doświadczony przyklepać lub zaproponować inną wartość. Z drugiej strony bez pomiarów to wróżenie z fusów. Takie teoretyzowanie, które w realu może być warte funta "kłaków" 😉
  15. Trochę śledziłem losy wzmacniacza w tym temacie. Myślałeś o jakimś upgrade tego wzmaka? Nowe trafa? Gra świetnie pewnie ale myślę, że mógłby lepiej 😉 Porównywałeś 1:1 z jakimiś innymi? Ciekawy jestem Twojego komentarza.
  16. Chętnie bym do środeczka zajrzał Interesują mnie wszystkie montażowe rozwiązania. Szukam takich optymalnych dla siebie.
  17. Napisz do LO. To bardzo komunikatywny producent. Ja jakiś czas temu pytałem o trafo do wersji 2giej ANK. Coś około 300 pln wycena była. Chcę za jakiś czas poskładać wersję 2-gą ANK. Tą z żarzeniem prądem stałym opisaną poniekąd w tym temacie. Chcę tylko lampki na wierzch dać żeby wyeksponowane były bo fajnie to wygląda 😉
  18. Jakiś czas temu rozmawiałem z Pawłem z Trafoniki. Przekazał mi info, że nie robi traf do push pulli na sprzedaż. On robi bezkompromisowe trafole, a wykonanie idealnego symetrycznego push pulla jest nielada wyzwaniem chyba. Przynajmniej tak zrozumiałem wyjaśnienie dlaczego jeszcze ich nie ma na rynku. Poza tym widząc jaki jest popyt na te do SE nie dziwię się, że do PP nie ma. Wykonanie w takiej super jakości traf wymaga czasu, a on nie jest z gumy 😉
×
×
